Beschreibung

UNI-BWK 030-900

Technische Daten / Maße

Verfügbare Stückzahl: 120

Volumen: ca. 120.000 Liter

Behälterart: Drucktank

Zustand: gebraucht

Lebensmittelgeeignet: ja

Bauform: stehend

Anmerkung: Weinlagertanks

Innenauskleidung - Art: beschichtet

Innenauskleidung - Umfang: vollständig

Spezifikation: Epoxidharz

Oberflächenbehandlung außen: lackiert

Farbe Lack: Beige

Durchmesser außen: ca. 3.100 mm

Zylindrische Höhe: ca. 15.150 mm

Gesamthöhe: ca. 16.540 mm

Gewicht: ca. 13.000 kg

Betriebsdruck: Überdruck

Betriebsdruck: 3 bar

Prüfdruck: 3,3 bar

Wandstärke Böden: ca. 10 mm

Wandstärke Mantel / Zylinder: ca. 9 mm

Material / Beschaffenheit

Material Mantel: Stahl

Ausstattung

Standform: Rohrfüße

Anzahl: 8

Befestigung: fest

Bodenart oben: Klöpperboden

Bodenart unten: Klöpperboden

Oberboden:

2 Kranösen

1 Flanschstutzen NW 200

1 Blockflansch NW 50

Mantel:

1 Mannloch schwenkbar 450 x 350 mm

1 Muffe 5/4“ für Probierhahn

1 Gewindestutzen NW 50 für Klarablauf

Unterboden:

1 Blockflansch DN 100

Dokumentation

Zeichnung

Anmerkungen: ansonsten gem. Zeichnung + Fotos

Der Behälter wird in beschichteter Ausführung angeboten, dass heißt, die Schadstellen werden fachgerecht mit Epoxidharz ausgebessert.

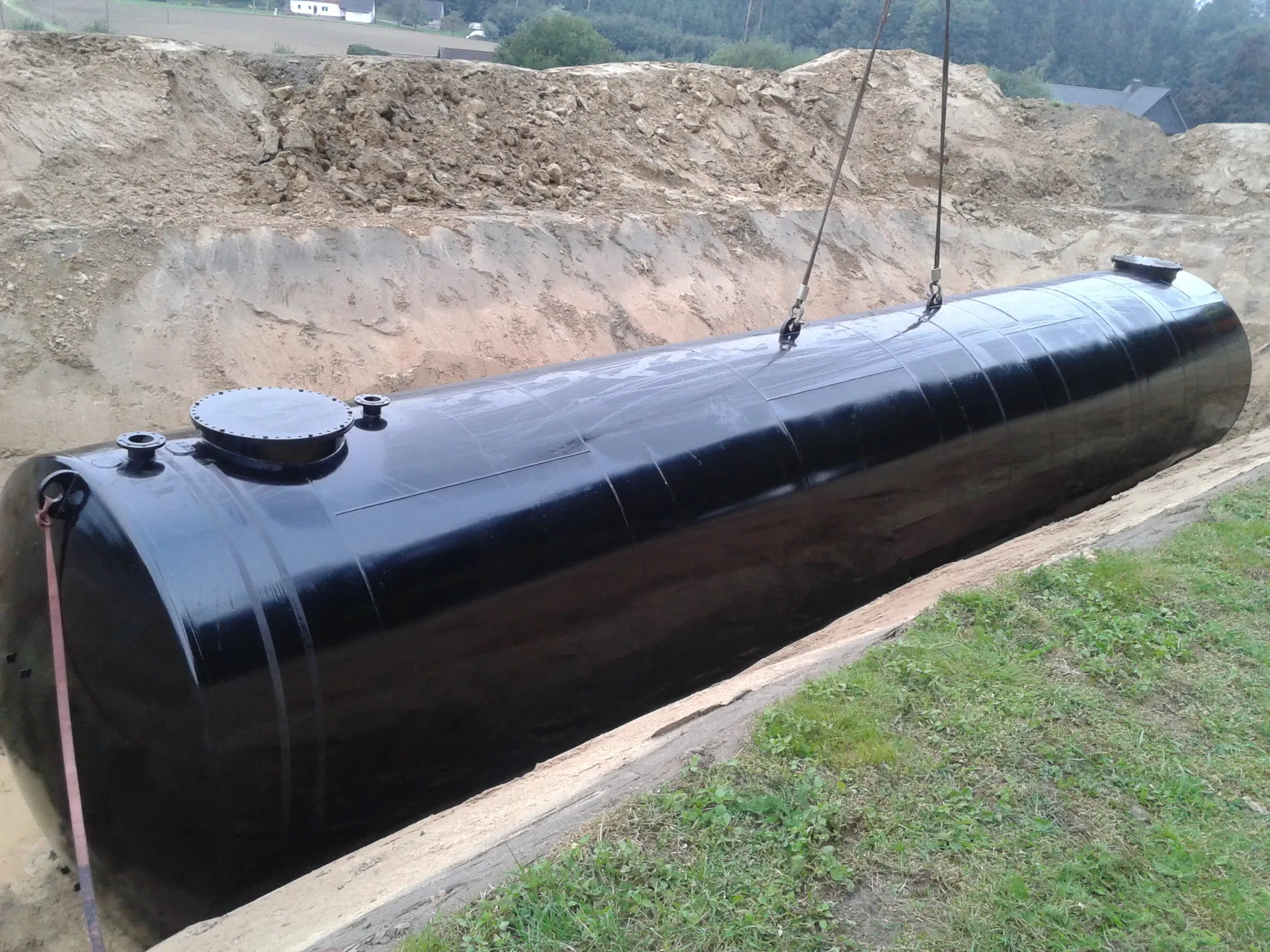

Für den unterirdischen Einbau der Behälter, wird ein Außenring zusätzlich für eine zusätzliche Statik angebracht und verspannt.

Sollte die Tanks aus Pos. 1) als Löschwasserbehälter genutzt werden, ist die nachfolgende Ausstattung notwendig:

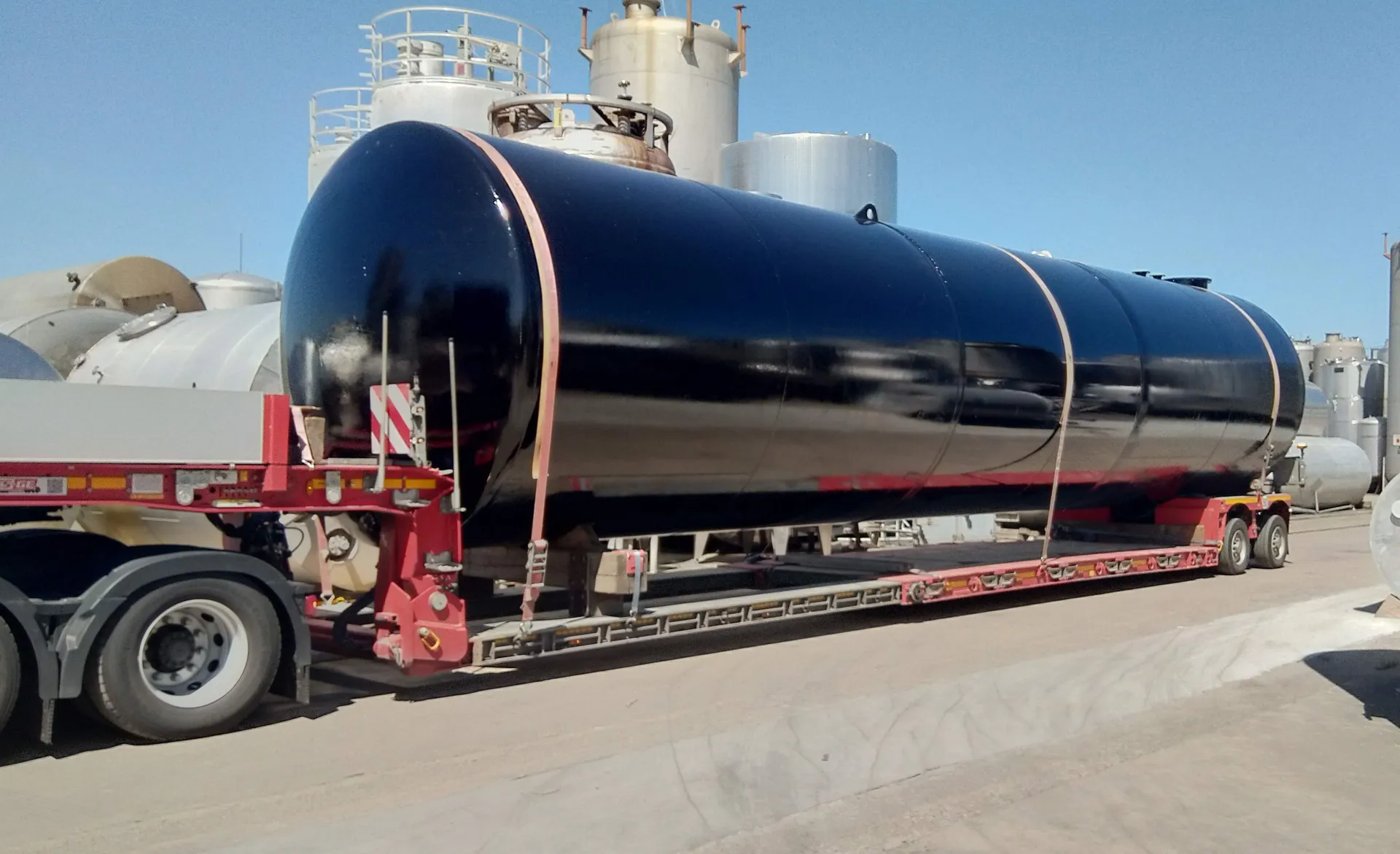

Wie Pos. 1) Löschwasserbehälter aus Stahl, 120.000 Liter, gebraucht

(entspricht den Vorschriften der DIN 14230 „unterirdischer Löschwasserbehälter“)

Gebrauchter Lagerbehälter aus Stahl, ein- oder doppelwandig, statisch geeignet für die unterirdische Lagerung von Wasser, mit 1 Mannloch (Außen-Ø 720 mm) mit Deckel, Dichtung und Schrauben. Der Behälter ist durch uns fachmännisch gereinigt, generalüberholt und druckgeprüft.

Inhalt:                          120.000 Liter

Durchmesser:             ca. 3.100 mm

Gesamtlänge:             ca. 16.500 mm

Gewicht:                     ca. 16.000 kg

Der Behälter verfügt gemäß DIN 14230 über nachfolgende Ausstattung:

·   1 x Saugleitung DN 125, fest im Behälter verschweißt

·   1 x Antiwirbelplatte, fest mit der Saugleitung verschweißt

·   1 x Löschwassersauganschluss gem. DIN 14244 Form B aus Grauguss mit aufgeschraubter A Fest- und Blindkupplung nach DIN 14319

·   1 x Entlüftungsleitung DN 100 mit Haube

·   1 x Mannloch mit Deckel, Schrauben und Dichtung

Preis für die LW-Ausstattung (Löschwassertankausstattung):

Der Behälter wird werksseitig mit den o.g. Anschlüssen ausgestattet und kommt einbaufertig zu Ihnen auf die Baustelle. Die Position, Länge und Verrohrung der Anschlüsse ist variabel und kann Ihren Bedürfnissen angepasst werden.

Optionale Zusatzausstattung:

·   Äußerer Bitumenschutzanstrich

·   Füllrohr DN 80 aus Stahl

·   Löschwasser-Hinweis-Schild nach DIN 4066

·   Einstiegsleiter aus GFK oder Stahl verzinkt
