Beschreibung

 MJ UNI-HOCH 052-500

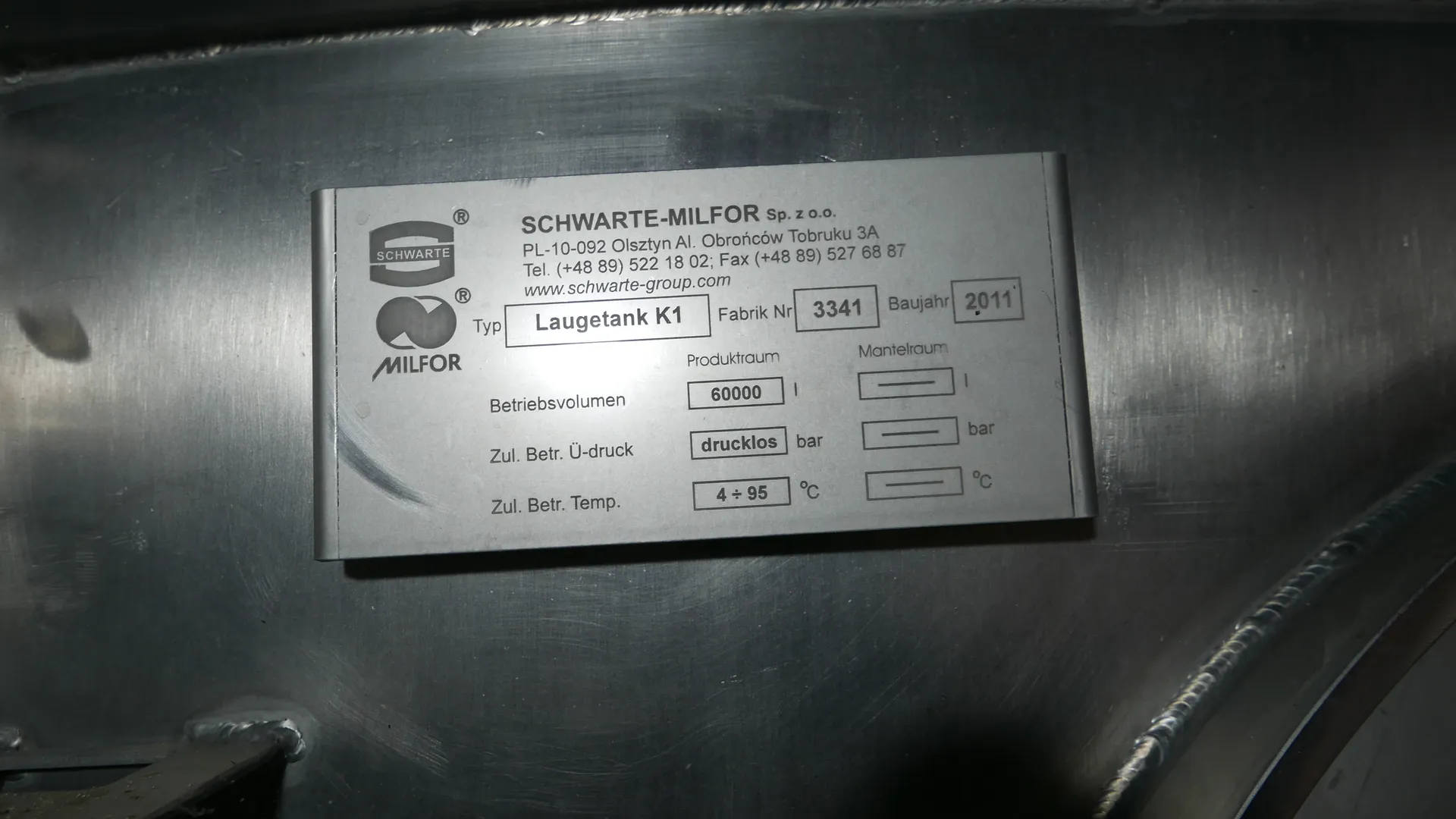

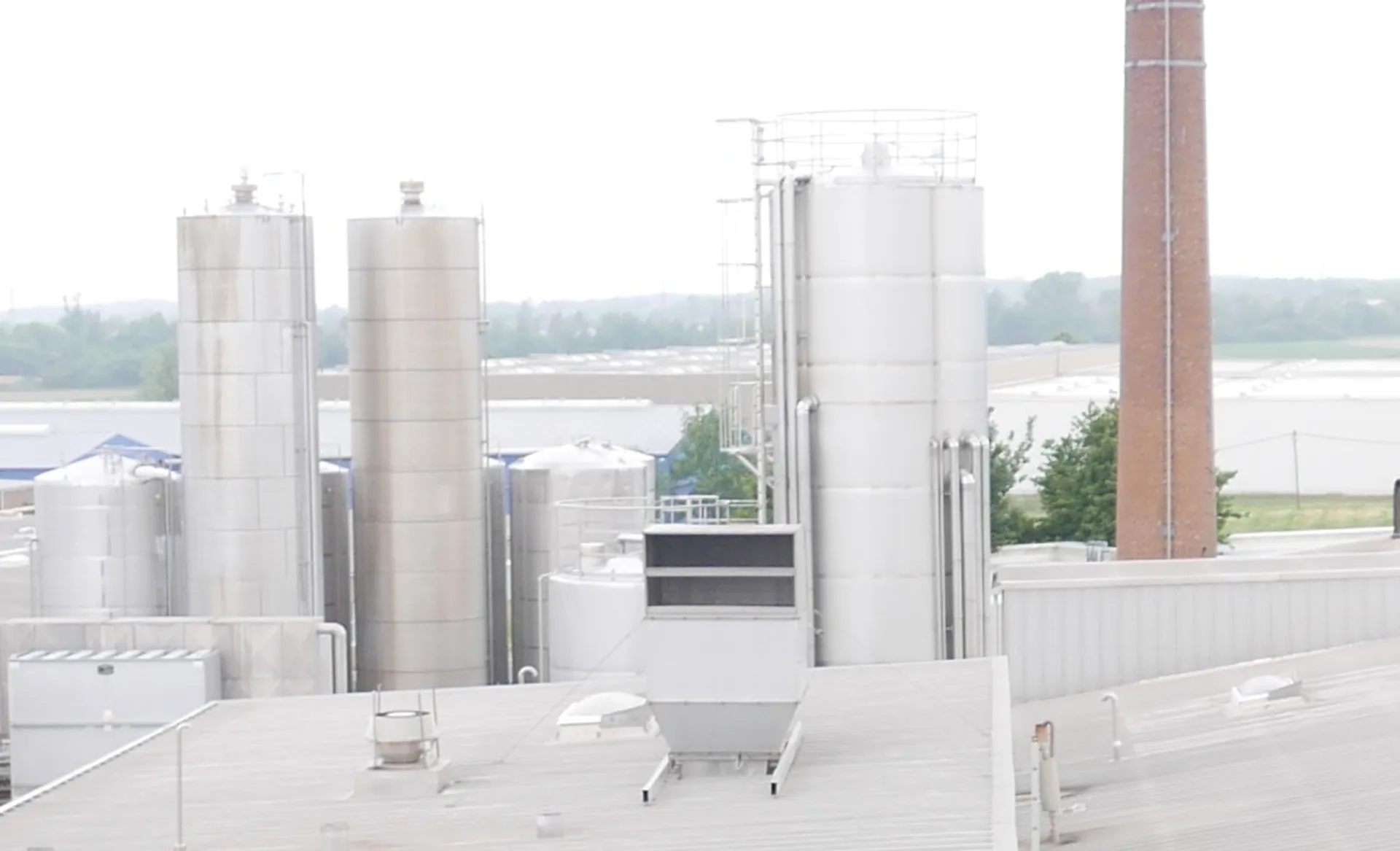

Laugentank K1 Fabrik Nr. 3341

Zul. Betr. Temp. 4÷ 95°C

Isolierung aus PU-Hartschaumplatten

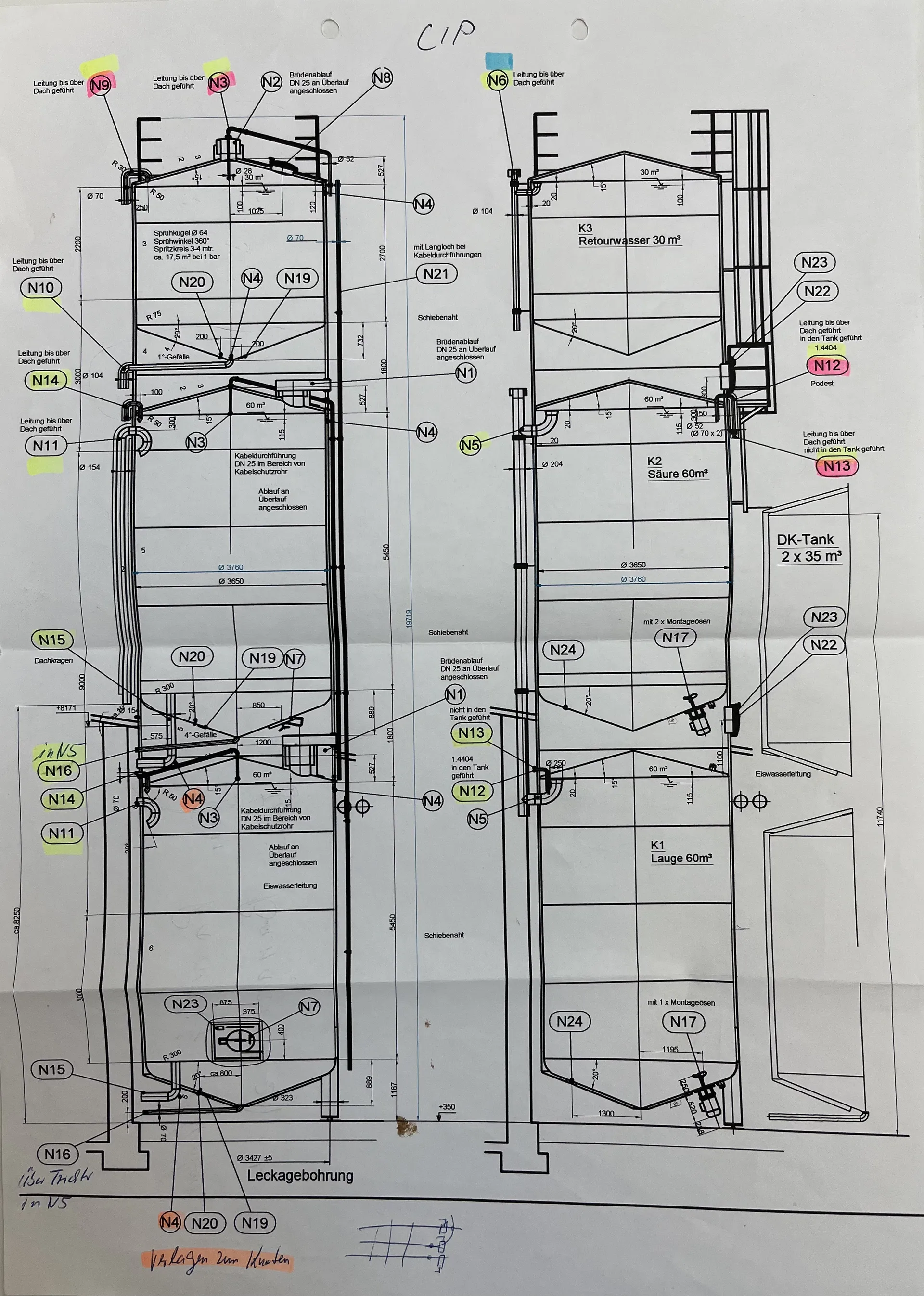

Abmessungen je Stocktank:

Tankkammer 1 für Retourwasser:

Volumen: 30.000 Liter

Höhe: 3.600 mm

Durchmesser innen: 3.650 mm

Tank -Kammer Beschreibung:

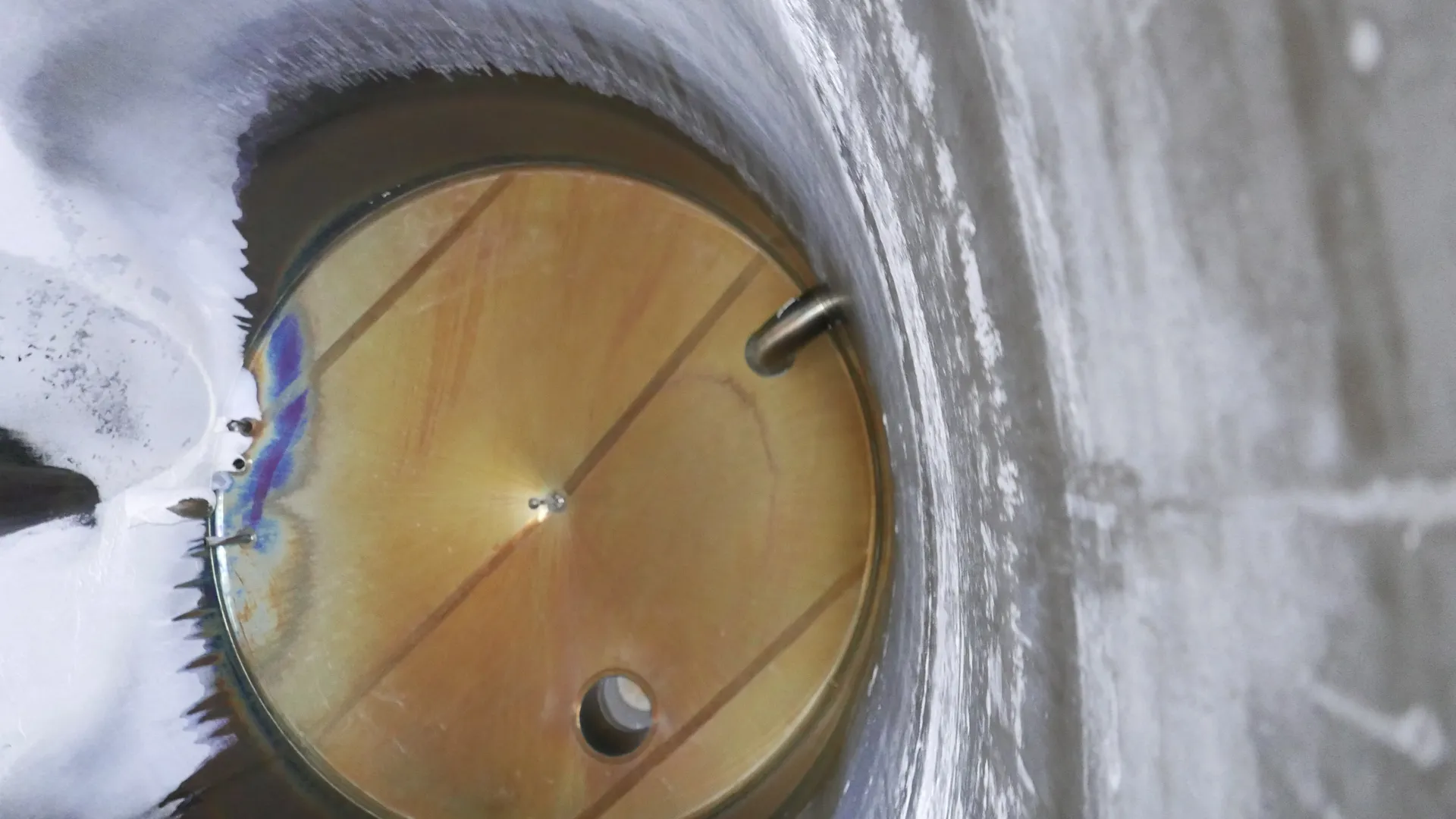

• Konusboden am Oberboden
• N6 - Überlauf DN 100
• N2 - DN 300 Be-/ Entlüftung mit Brüdenablauf
• N3 - DN25 CIP mit Zulaufleitung DN 50
• N8 - Mannloch Endschalter DN 430 (Schmersal ZR 332 11 Ym20)
• N9 - Zulauf DN 65 isoliert mit 50 mm verkleidet mit VA-Glattblech
• N4 - Muffe für Niveaumessung G1" oben und am Unterboden
• N19 - Druckumformerflansch
• N20 - Tauchhülse Ø 6 für PT-100
• N10 - Entnahme DN 100 isoliert mit 50 mm verkleidet mit VA-Glattblech

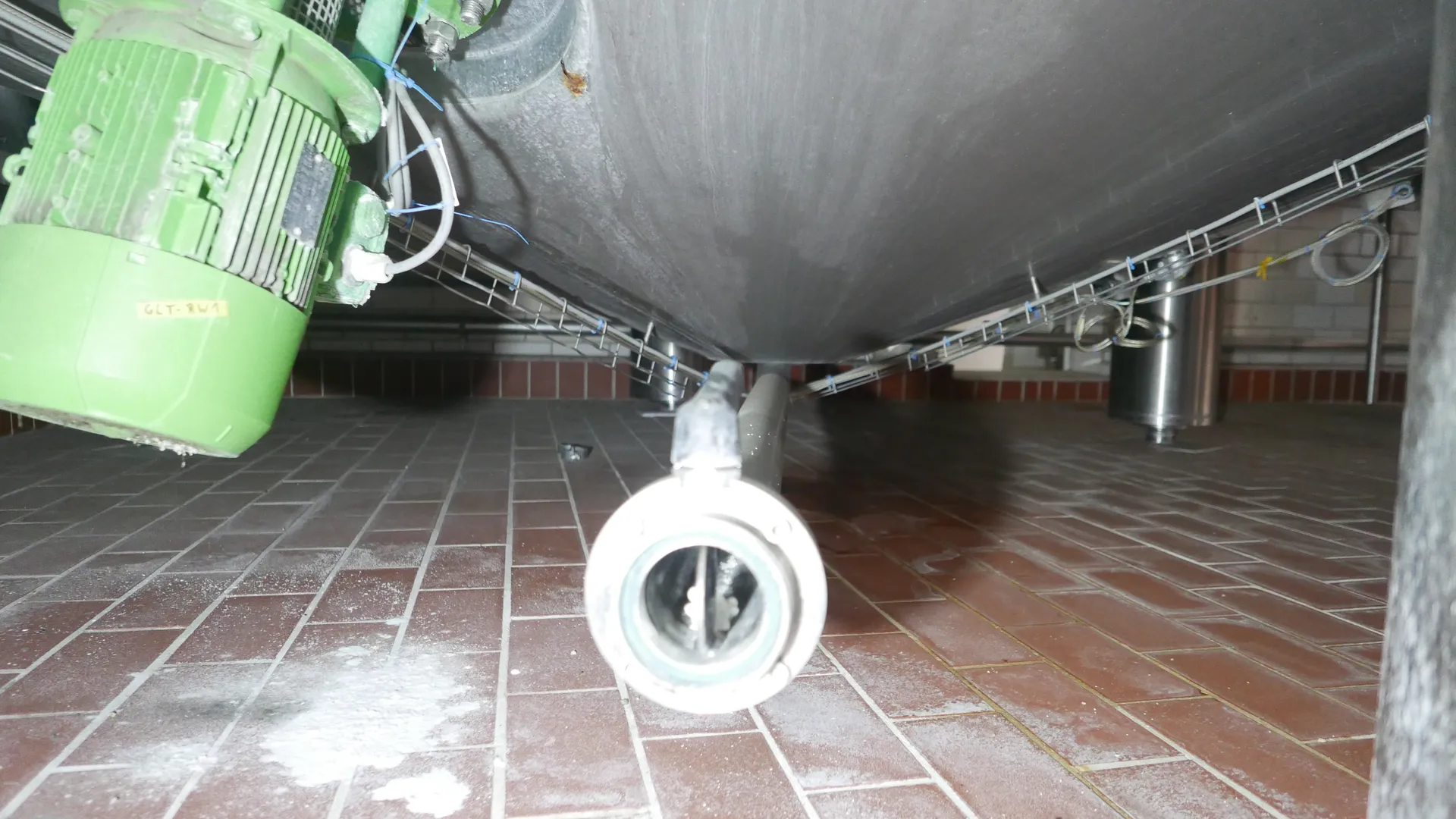

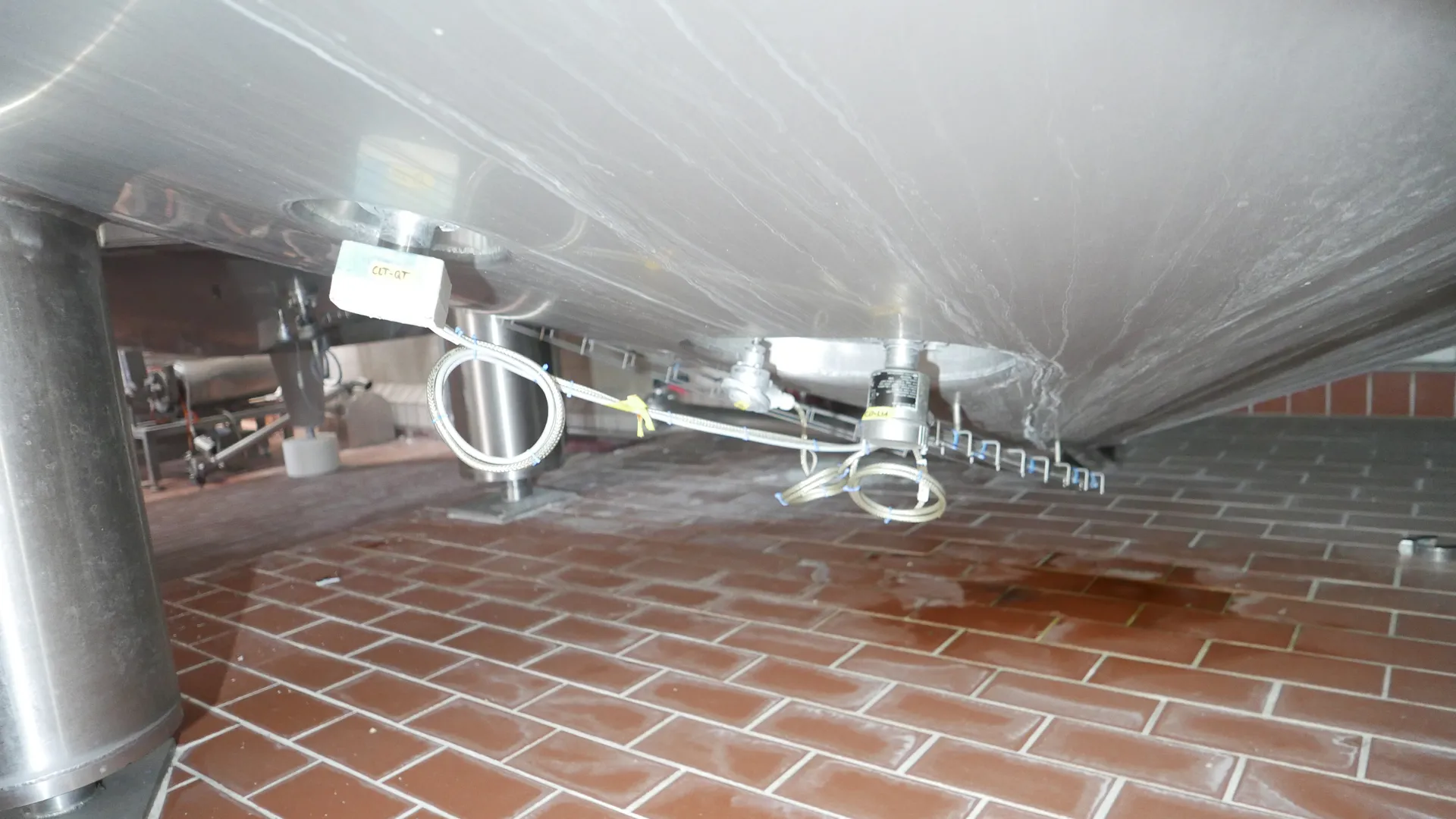

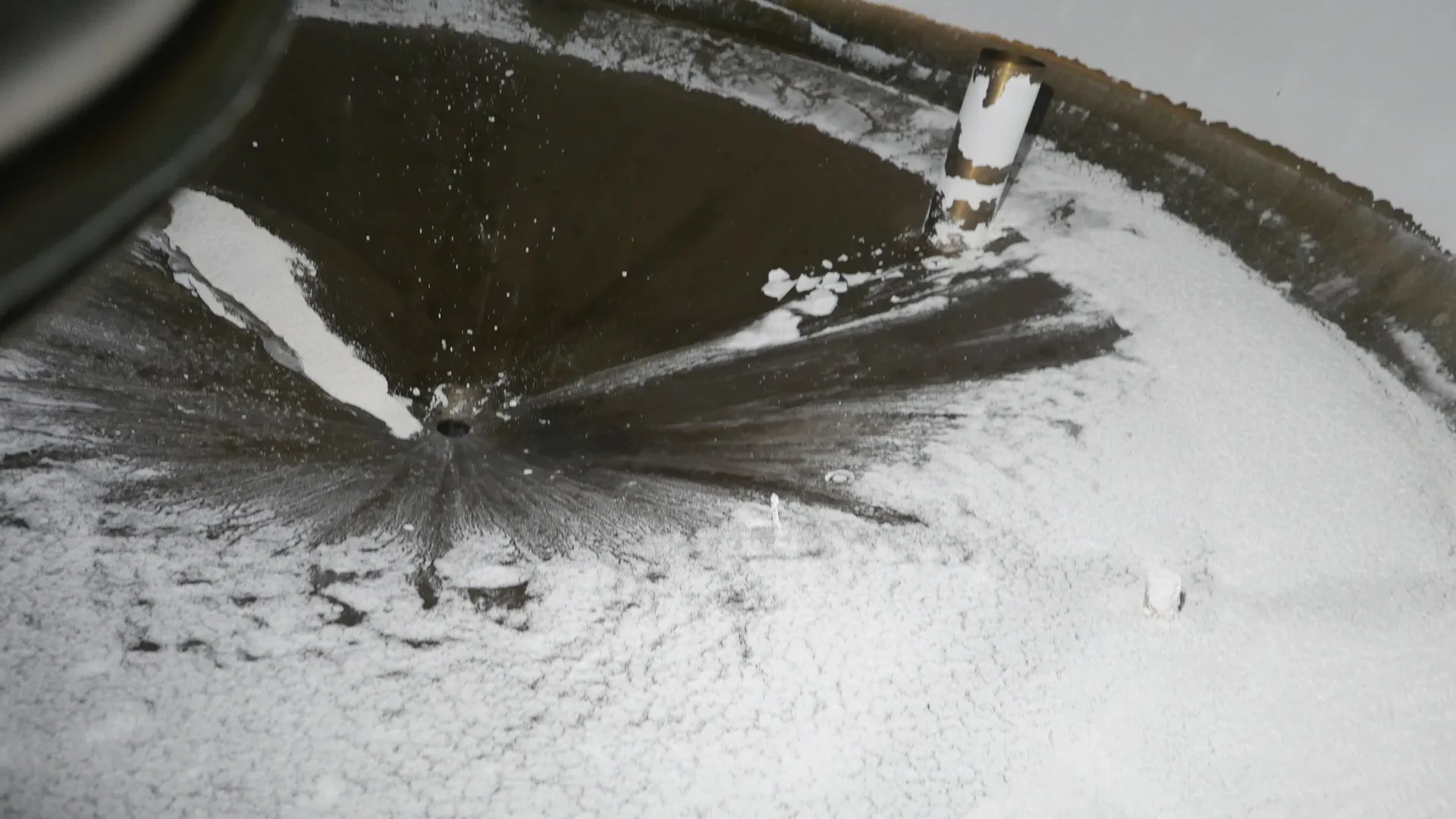

• Konusboden am Unterboden

Tankkammer 2 für Säure:

Volumen: 60.000 Liter

Höhe: 6.865 mm

Durchmesser innen: 3.650 mm

Tank -Kammer Beschreibung:

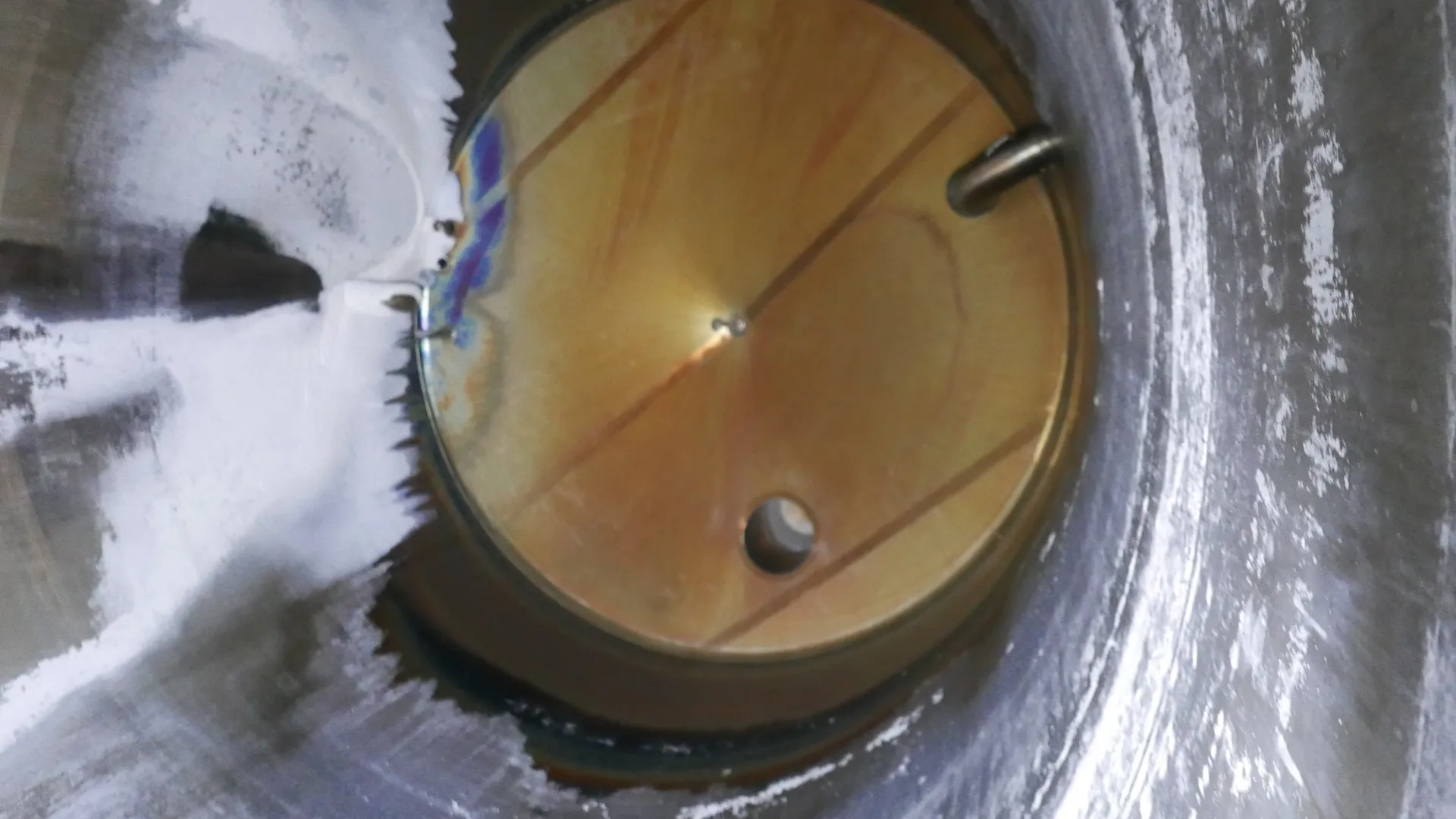

• Konusboden am Oberboden
• N1 - DN 400 Be-/ Entlüftung mit Brüdenablauf
• N4 - Muffe für Niveaumessung G1"
• N14 - Dampf Leitung DN 65 isoliert mit 50 mm verkleidet mit VA-Glattblech
• N3 - DN25 CIP mit Zulaufleitung DN 50
• N11 - Rücklauf DN 150 isoliert mit 50 mm verkleidet mit VA-Glattblech
• N5 - Überlauf DN 200
• N12 - Leitung DN 50 für Konzentrat isoliert mit 50 mm verkleidet mit VA-Glattblech
• N13 - Leitung DN 50 für Wasser isoliert mit 50 mm verkleidet mit VA-Glattblech

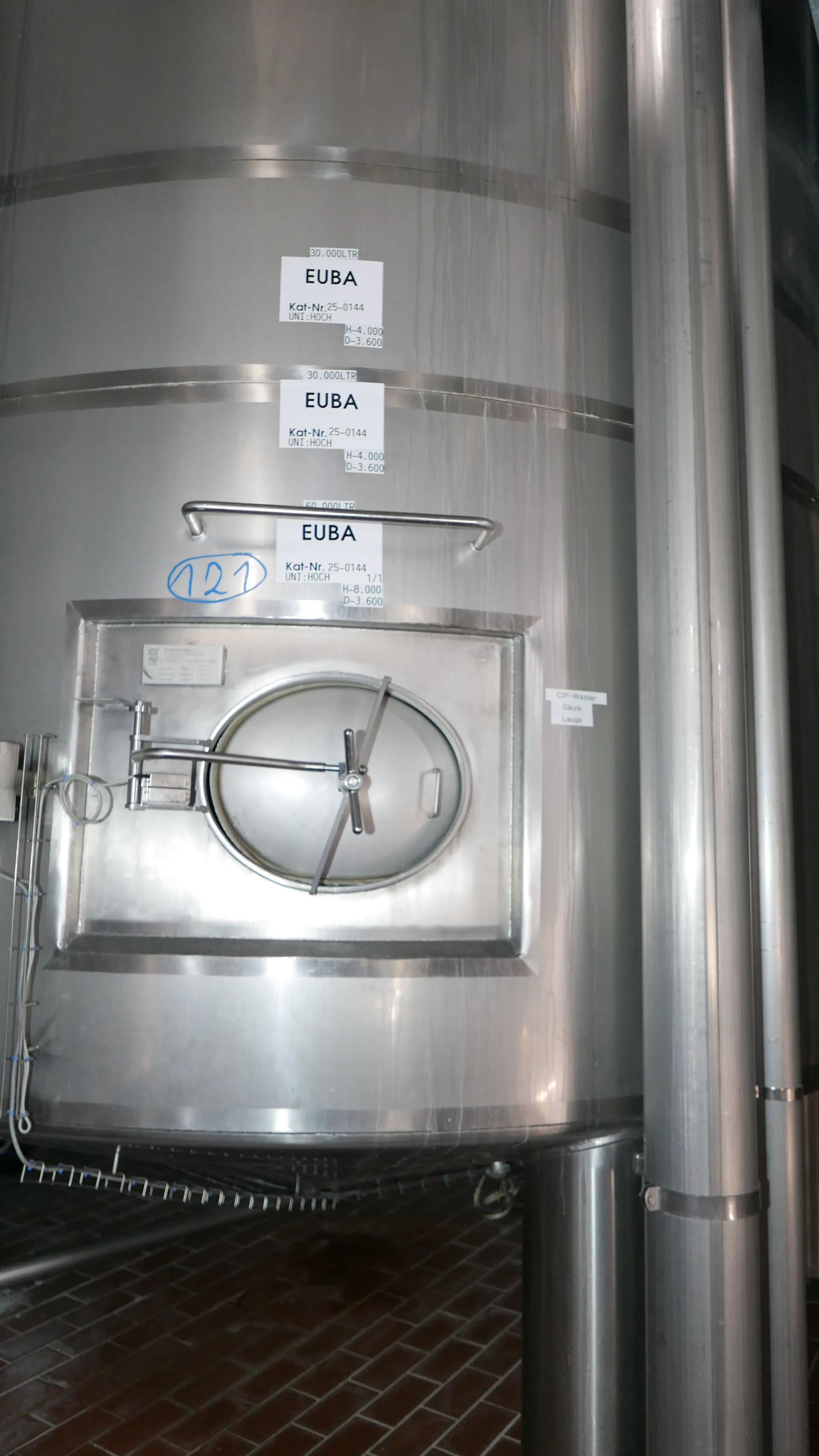

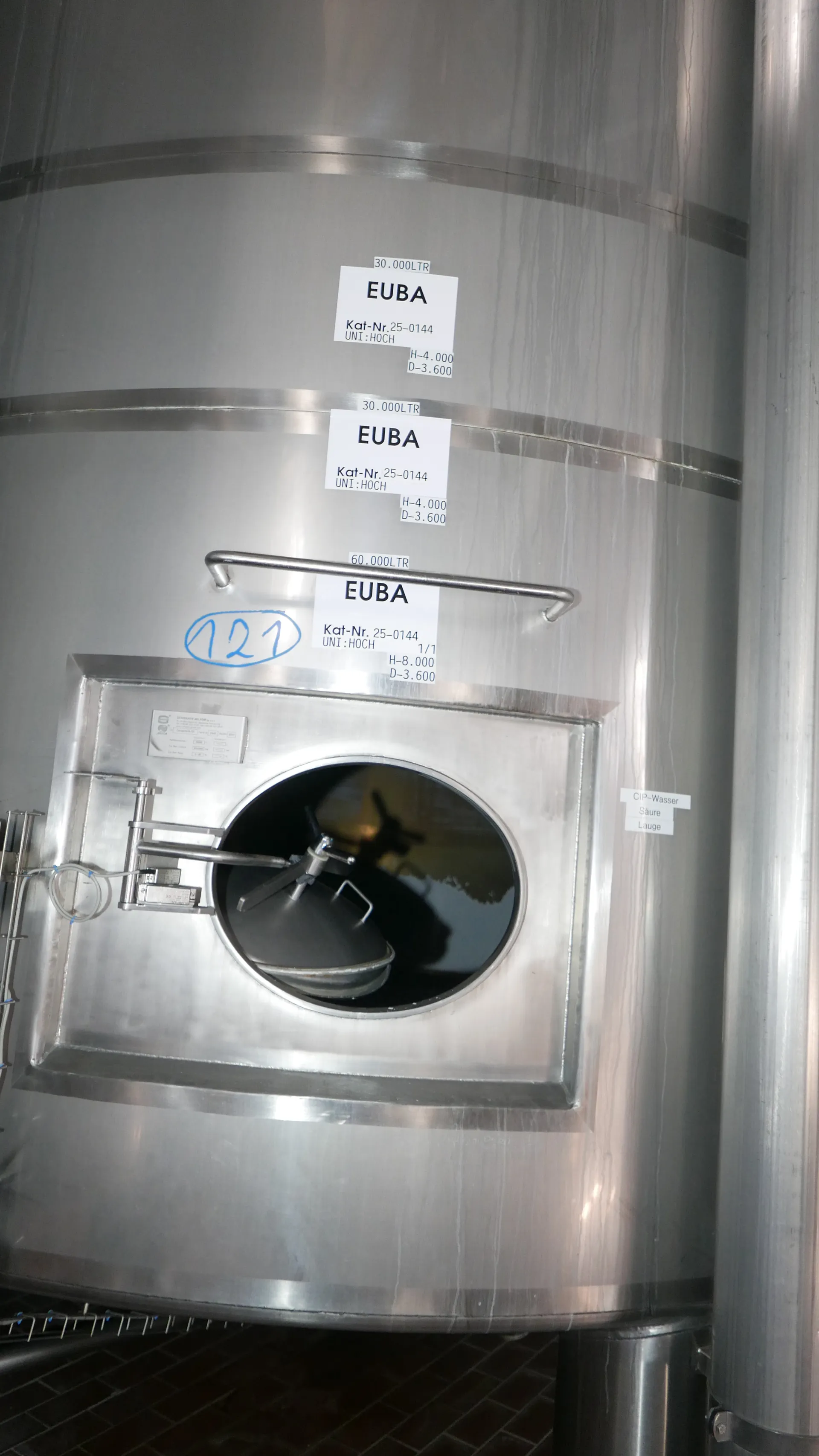

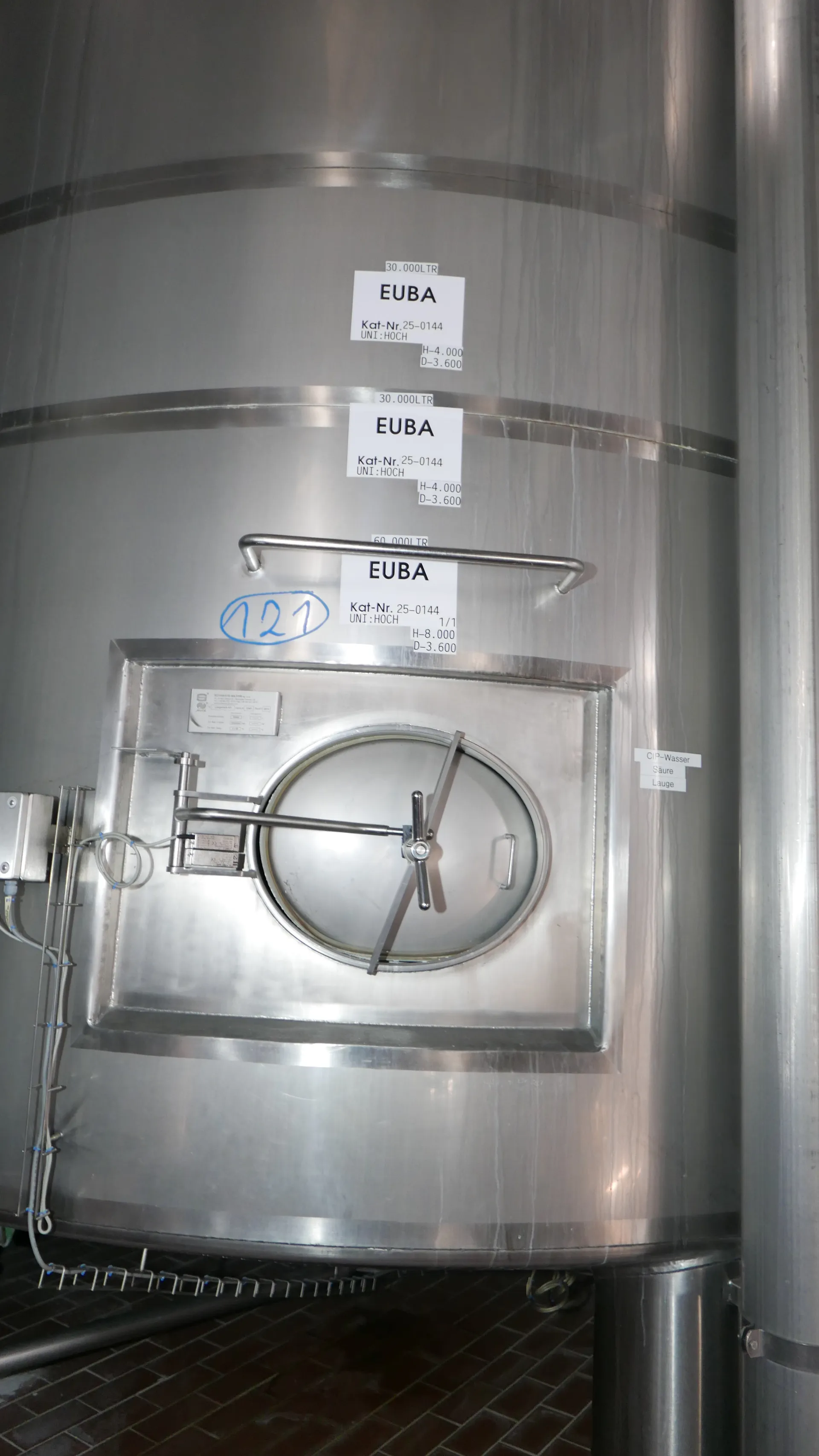

• N7 - 510 x 410 Mannloch LKM mit Endschalter (Schmersal ZR 332 11 Ym20)
• N19 - Druckumformerflansch
• N20 - Tauchhülse Ø 6 für PT-100

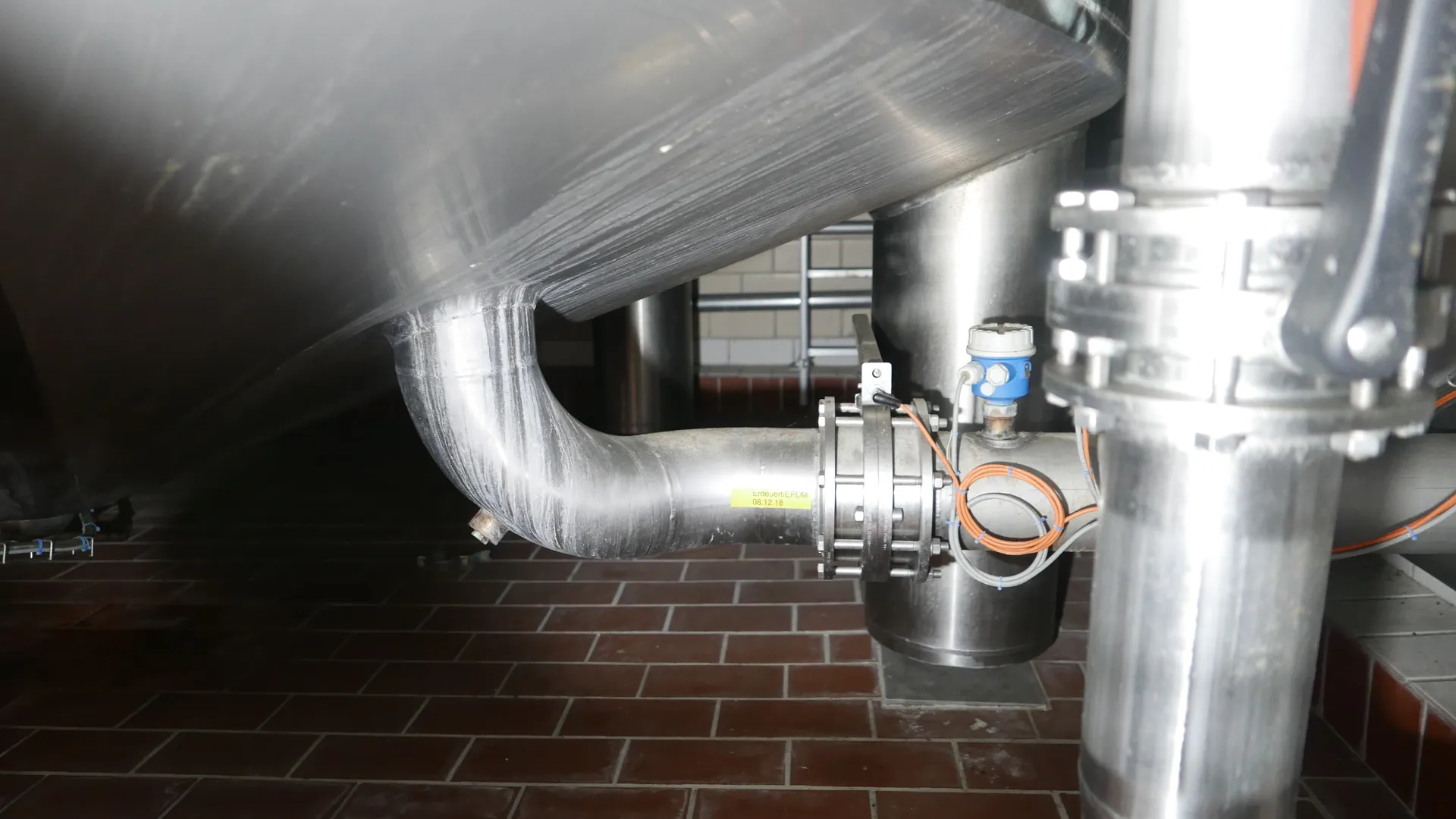

• N15 - Auslauf DN 150

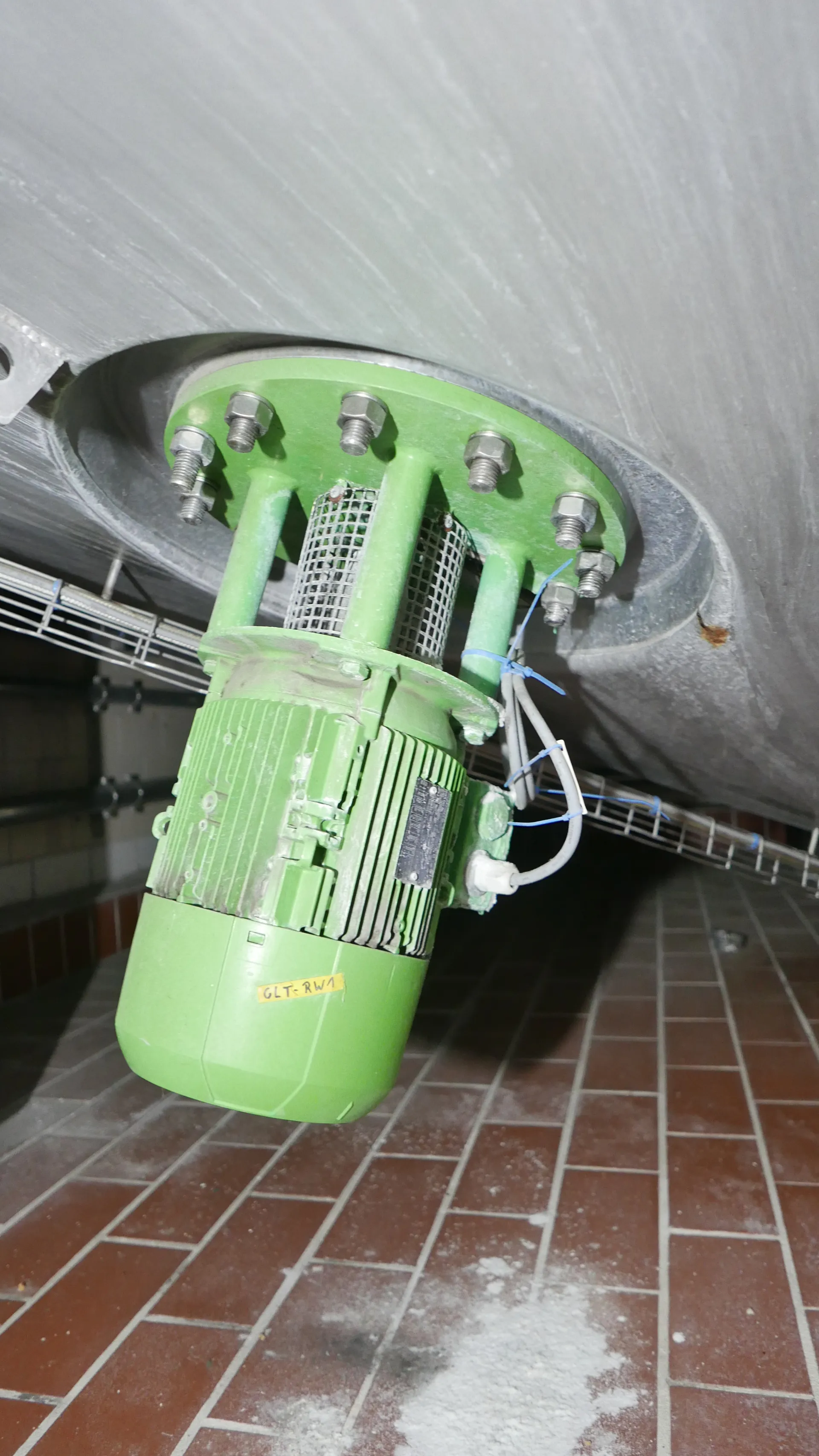

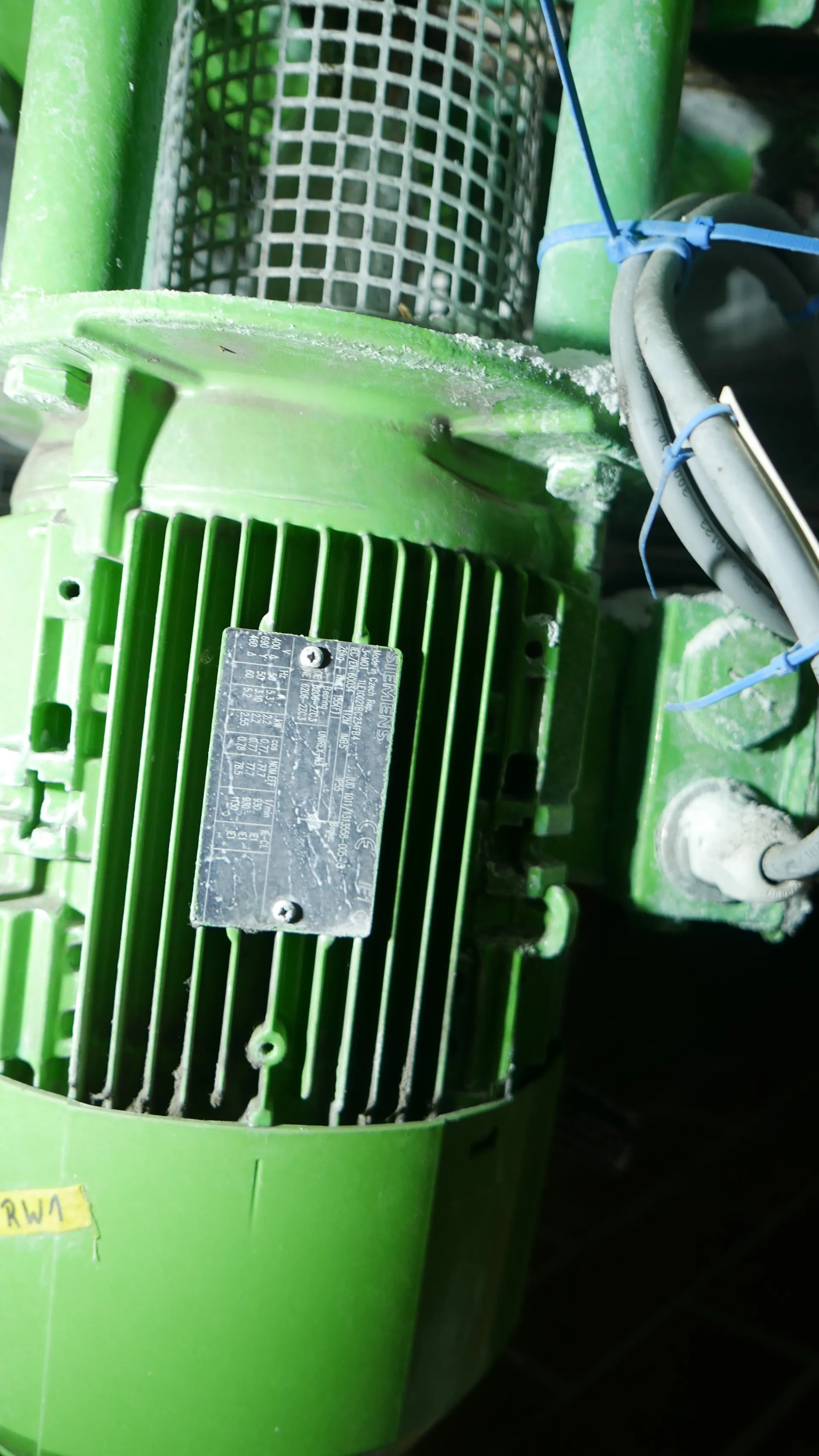

• N17 - Rührwerk SM-63H.D2 2,2 kW 940 Fa. Stelzer mit 2 x Montageöse
• N24 - Gewindestutzen DN DN 50 für Leitwertmessung
• N16 - Restablauf DN 65
• N22 - Mannloch DN 600 für Zwischenstandzarke

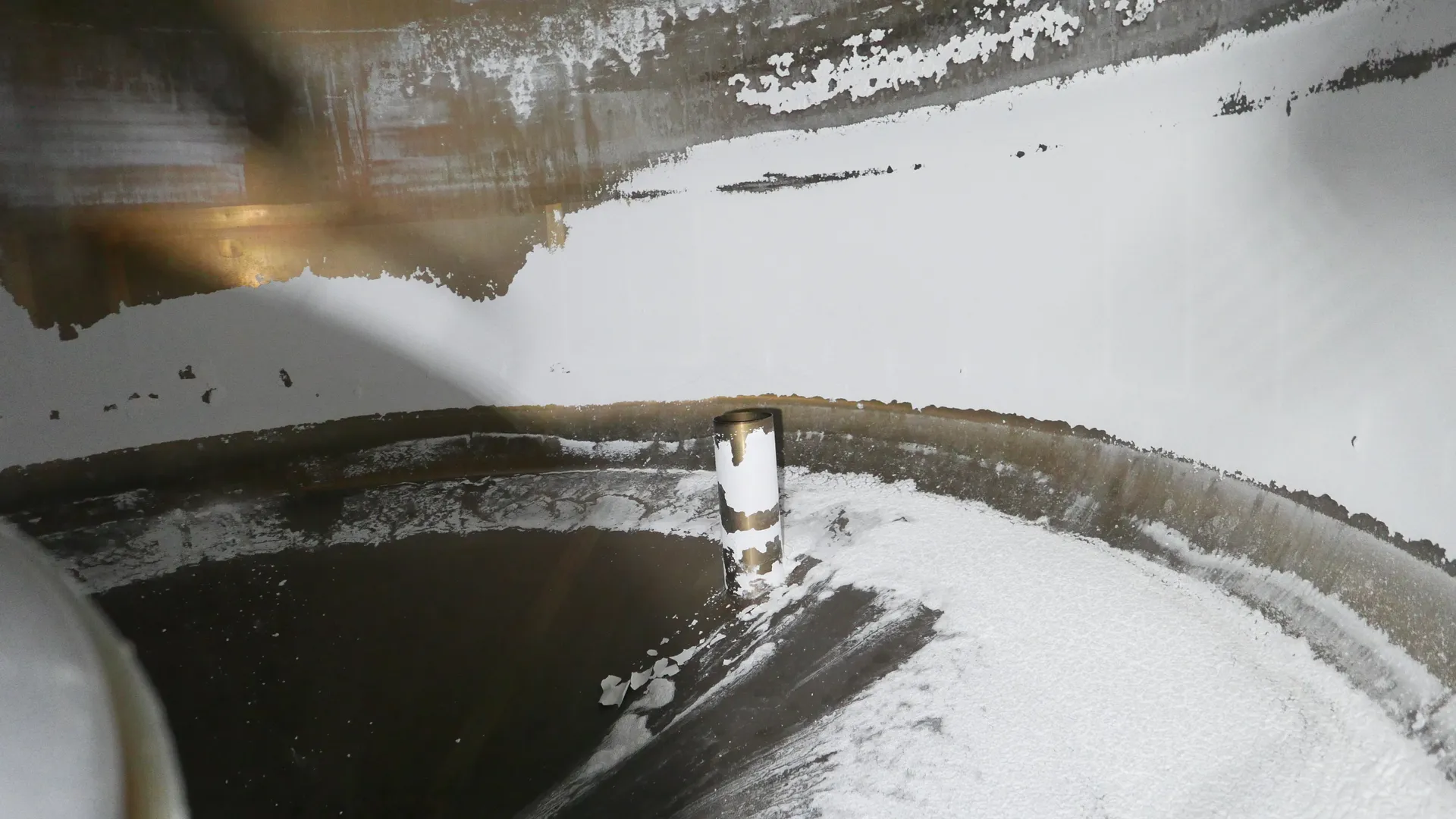

• Konusboden am Unterboden

Tankkammer 3 für Lauge:

Volumen: 60.000 Liter

Höhe: 7.145 mm

Durchmesser innen: 3.650 mm

Tank -Kammer Beschreibung:

• Konusboden am Oberboden
• N13 - Leitung DN 50 für Wasser
• N14 - Dampf Leitung DN 65
• N12 - Leitung DN 50 für Konzentrat
• N11 - Rücklauf DN 150
• N4 - Muffe für Niveaumessung G1"
• N5 - Überlauf DN 200
• N3 - DN25 CIP mit Zulaufleitung DN 50
• N7 - 510 x 410 Mannloch LKM mit Endschalter (Schmersal ZR 332 11 Ym20)
• N15 - Auslauf DN 150
• N16 - Restablauf mit Scheibenventil DN 65
• N17 - Rührwerk SM-63H.D2 2,2 kW 940 Fa. Stelzer mit Montageöse
• N24 - Gewindestutzen DN DN 50 für Leitwertmessung

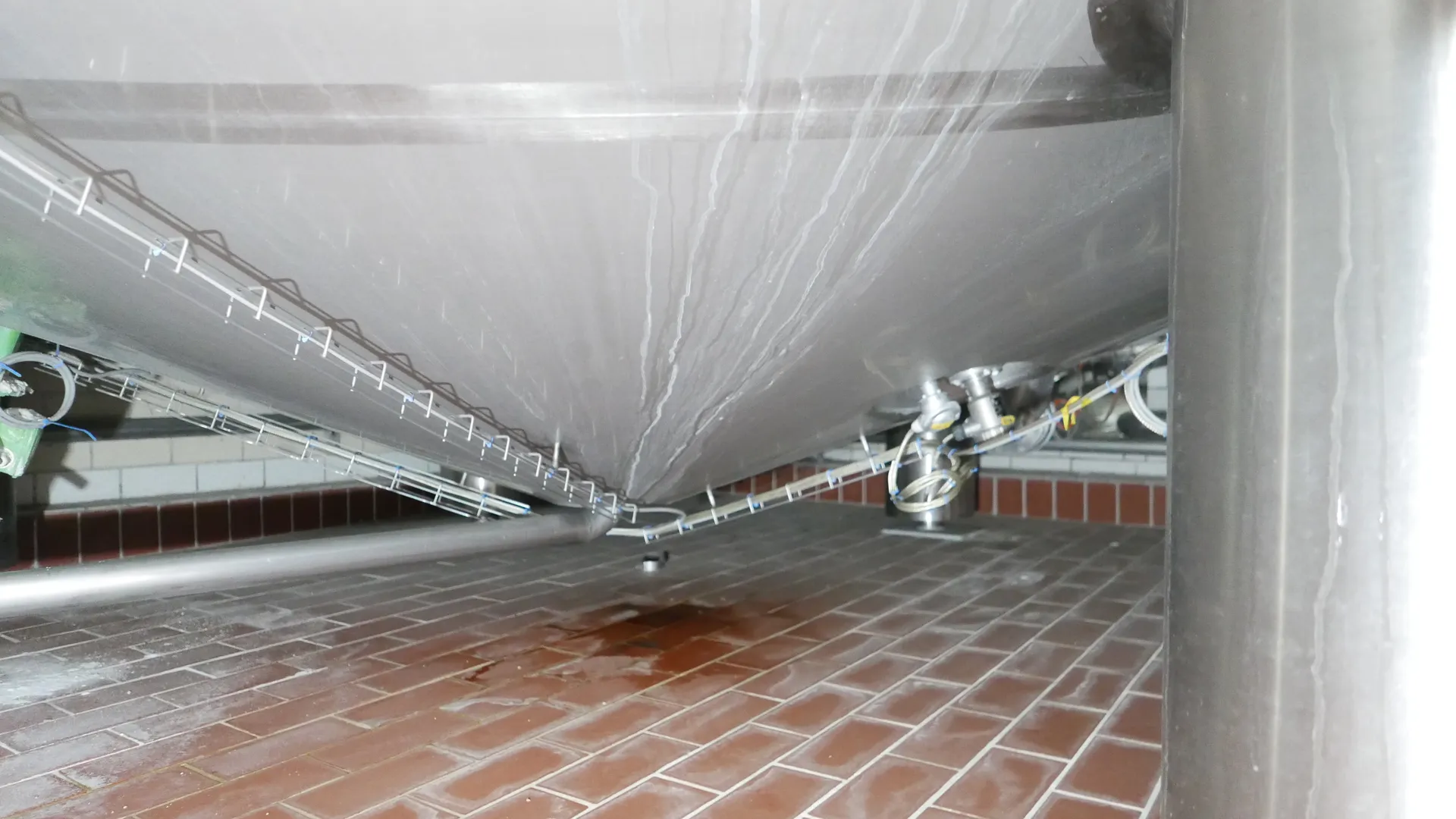

• Konusboden am Unterboden

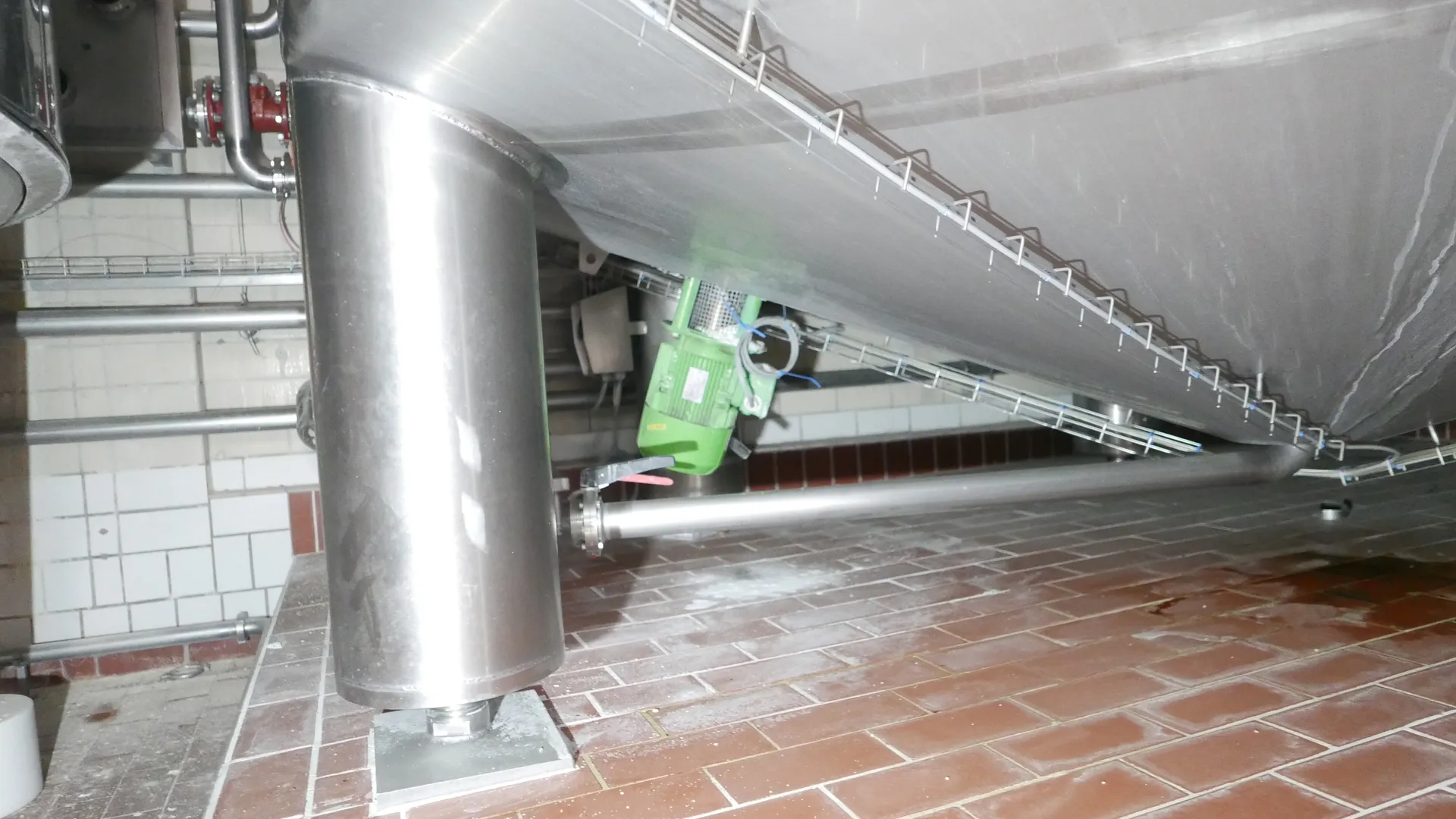

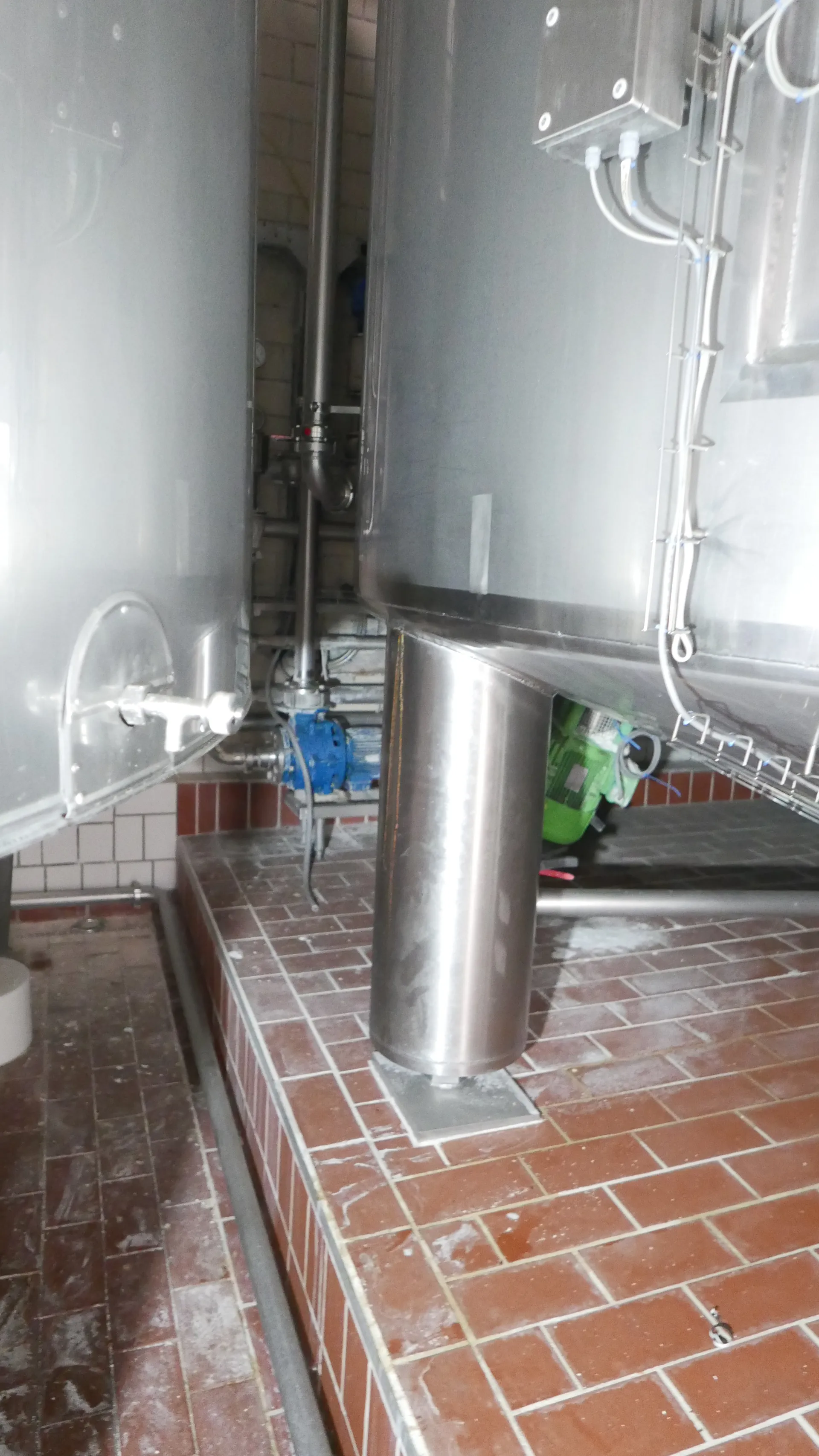

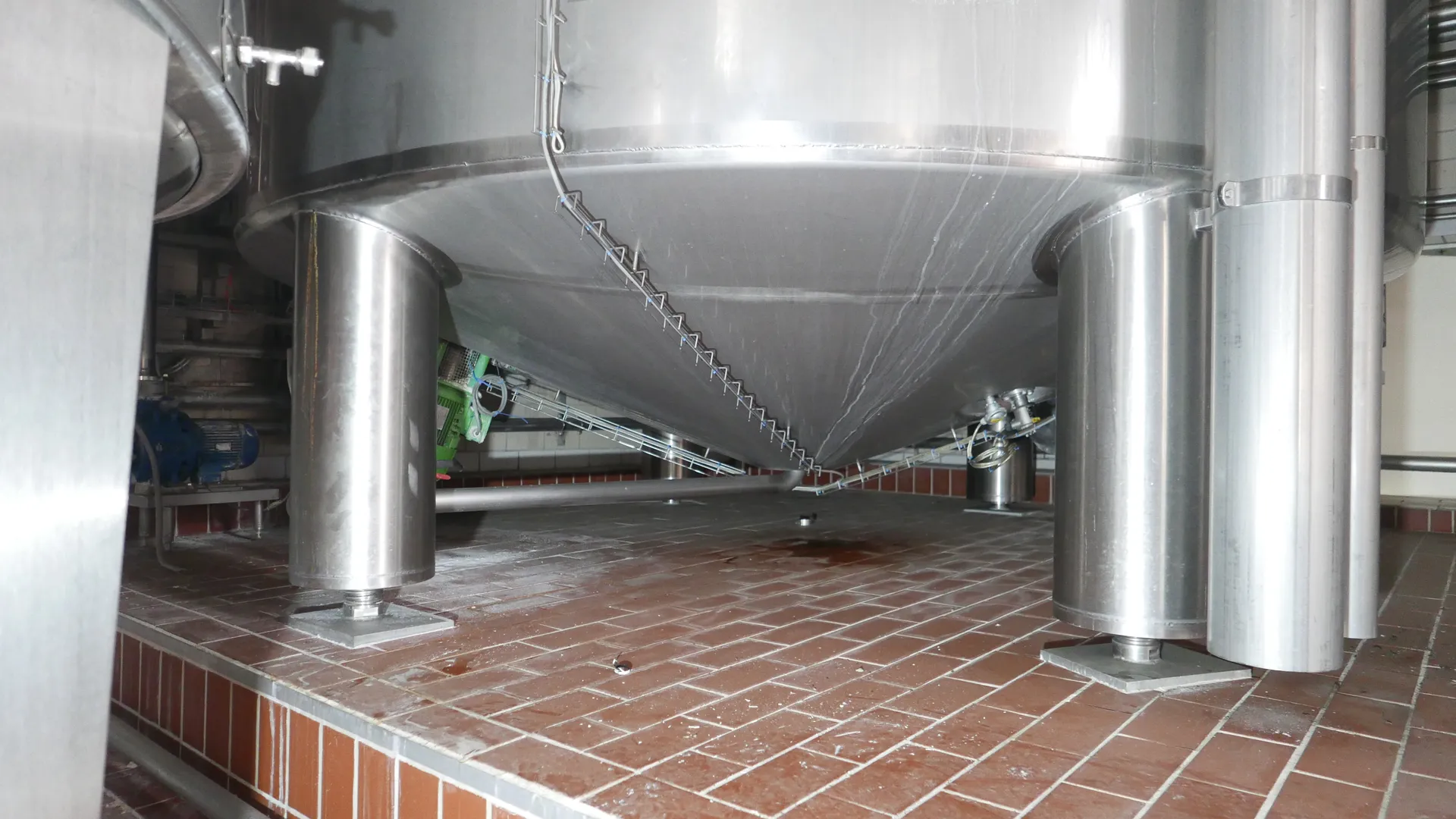

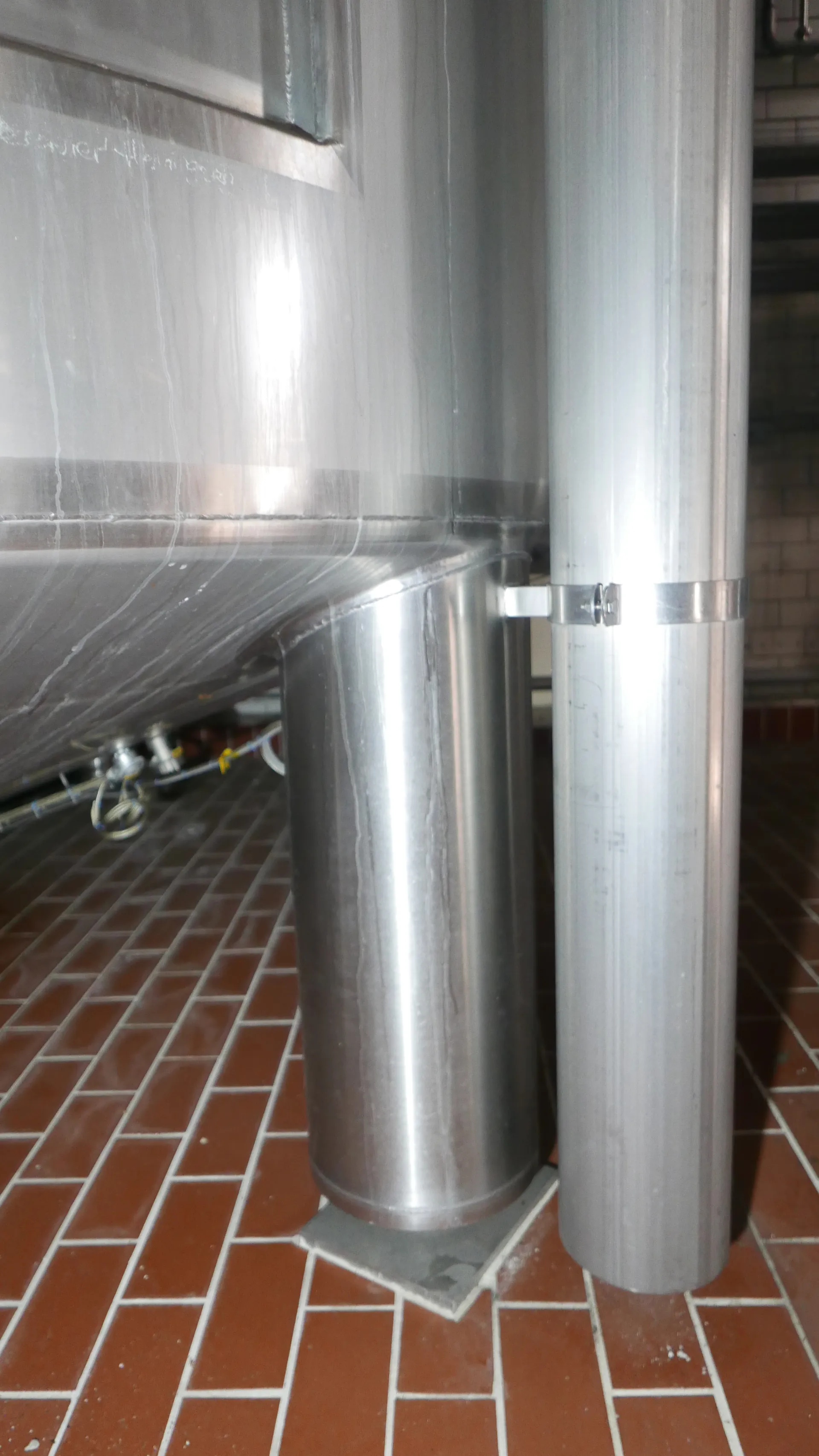

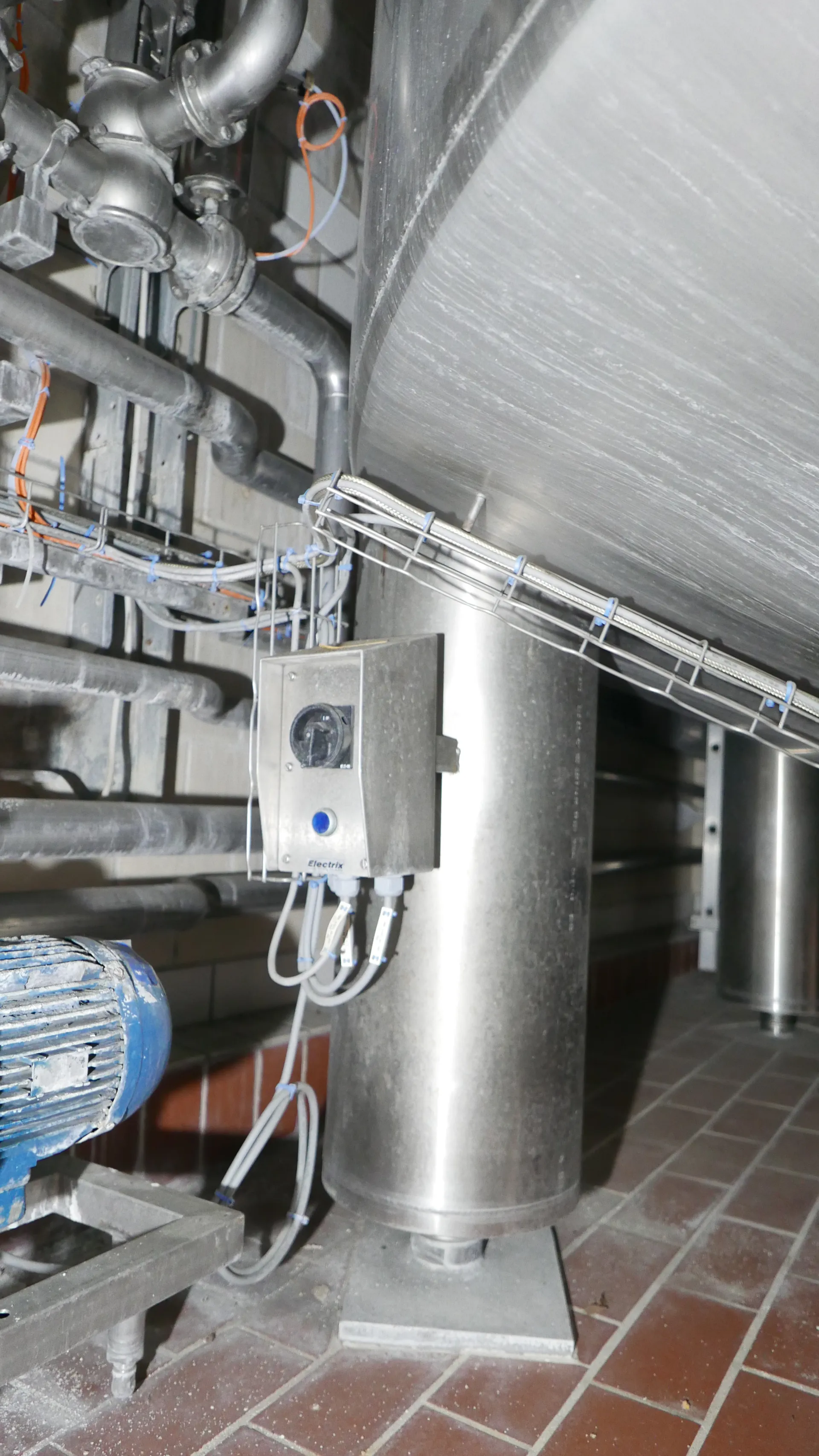

• 6 Rohrfüße mit Kalotten - höhenverstellbar
