Beschreibung

UNI 002-257-200

Gesamtpreis für LUX ohne Optionen: auf Anfrage

Preis für Alpha, Alpha Plus und Optionen auf Anfrage

Rohstoff: Mais, Weizen

Stärkegehalt: ca. 65 % bei Mais, ca. 55% bei Weizen

Rohstoffverbrauch: ~44 t/24h Weizen je nach Stärkegehalt

Spezifikation:

Brennerei 15.000 l / 24 h Lebensmittel Alkohol, Qualität „Lux“, 96,3 Vol.%

Grundmodul Alkoholherstellung, betriebsfähige Anlage

-          Alle Geräte und Apparaten, sowie Behälter sind für eingegebene Leistung der Brennerei von 15.000 l/24h ausgelegt

-          Alle Geräte und Apparaten sind in Deutschland (EU) produziert, entsprächen den DIN-Normen und nach VDMA Richtlinien gebaut

1)      Rohstoffannahme, Grundmodul, bestehend aus:

1       Stein und Fremdkörper Abscheidung, Abkippe Rost

1       Getreide- Annahme- Puffer mit Austragschnecke

1       Dosierwaage

Option: "Rohstoffe Reinigung"

1          Tages-Silo für Weizen mit Schnecke

1          Getreide- Reinigung- Kompaktgerät 6 t / h; Vorreiniger; Trommelsiebreiniger;

2)      Vermahlung, Grundmodul, manuelle Steuerung

 Verfahren beinhalten Nassvermahlung. Diese Methode ist sauber und viel effizienter als klassische Trockenvermahlung.

1          Dosierschnecke zur Mühle

1          Hammermühle  380 Volt Drehstrom mit Spezialsieb

1          Schaltschrank und Steuerung

3)      Maischung, Grundmodul, manuelle Steuerung

Patentreife kontinuierliche Maischung

1          Maische- Pumpe - NEMO

4          Maische-Verweiltank je 7.500 L. bis - 80  °C, mit Rührwerk

1          Wärmetauscher DoRo für Maische / Wasser. Typ 32

1          Verfahrensgarantie mit Energiespareffekt

Option: "Enzym-Direkt"

Direkte Dosierung von Enzyme bei der Vermahlung von Rohstoffe werden die Maischung- Prozess beschleunigen und erhöhen die Ausbeute

4          Enzymdosierpumpe und Behälter in Dosierstation eingebaut

1          Prozesswasser-Mischstation (manuell) und Druckminderer

1          Prozesswasser-Tank, hochstehend

Option: "Service Paket Maischung"

Ersatzteile für Mühle, 20 Stück Ersatz- Siebe

Kontrollgeräte für Betriebskontrolle (keine Laboreinrichtung)

Satz Enzyme

4)      Grundmodul, Gärung, Hefegewinnung, CIP - Reinigung, manuelle Steuerung

1          Lauge Tank 3.000 Liter mit Zubehör

1          Druckerhöhungspumpe für Lauge bis 4 bar;

2          Hefe Tank 12.000 L, geschlossen

1          Hefepumpe Börg

7          Gärtank, je  105.000 Liter; Unterboden schräg; Bleche, Schaugläser, Mannloch unten

             und oben; Böden, sämtliches  Material vorgefertigt in Deutschland; Schweißen vor Ort

             mit einheimischen Monteuren; Nähte werden gerichtet und verbürstet, nicht

             geschliffen. Alles notwendige an Schweißzubehör - außer Argon- Schuzgas

Option: "Kühlung und Mischung"

            Diese Option ist zu wählen

2          Rührwerk und Außenkühlung für Hefe Tank

7          Kühlung mittels Außenberießelung für Gärtanks

7          Rührwerke für Gärtanks

Option: "Alkohol Rückgewinnung"

              Spritfänger sammelt Alkohol aus abgeführte Fermentationsgase. Die Rückgewinnung des

 Alkohols liegt bei 15.000 l / Tag ca. 36 l / Tag = ca. 11.800 l im Jahr

2          CO2 Spritfänger für 7 Tanks zur Alkohol Rückgewinnung

Option: "Service Packet Gärung"

2          Schweißapparat für Tank Bau mit Zubehör (für Edelstahl-Schweißungen)

1          Ersatzteile Packet für Pumpen und Rührwerke

5)      Grundmodul, Destillation- Rektifikation, manuelle Steuerung

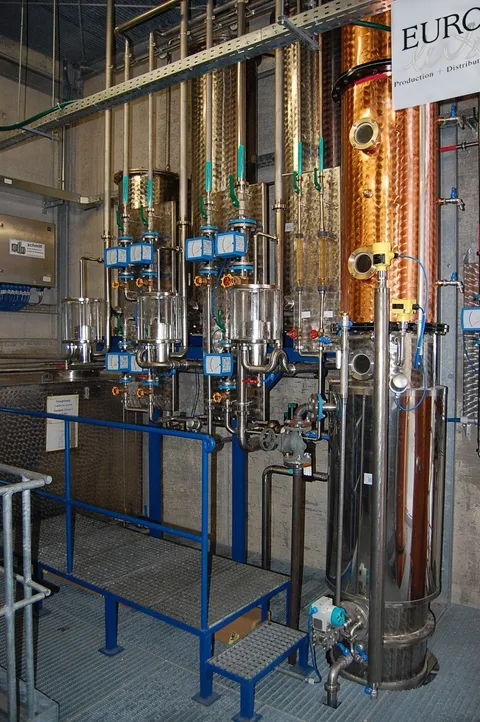

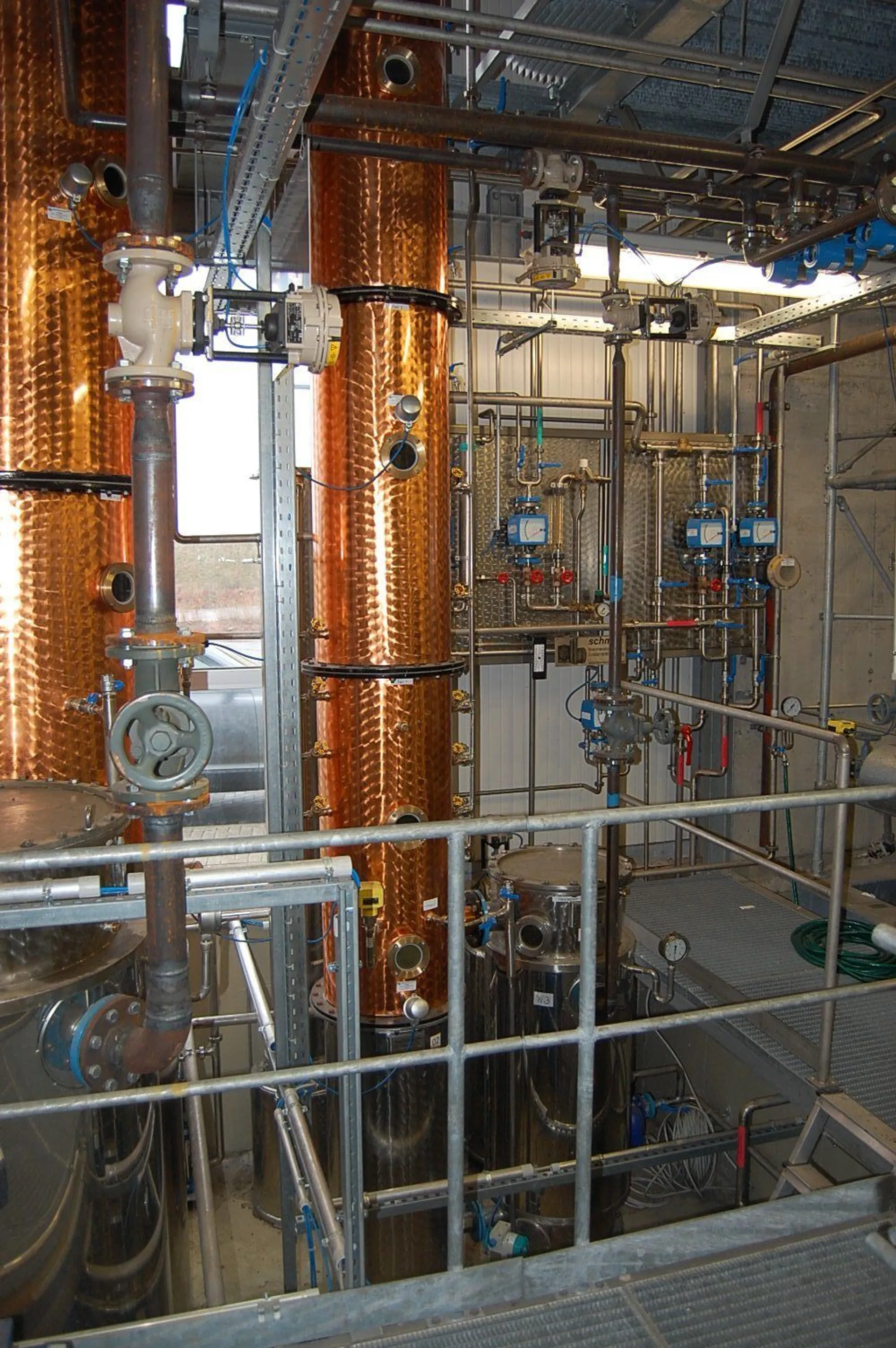

Kontinuierlich arbeitende Rektifizieranlage für 15.000 Liter / 24 h  Feinsprit

Geschmackbestimmende Teile in Kupfer. Dies ist bedeutend für Qualität des Feinsprit

1          Maischekolonne aus Edelstahl

1          Hydroselektionskolonne  mit  Kupfer Teilen

1          Hauptrektifikations- Kolonne

1          Maischepumpe Nemo 2-Stufig Gr. 50

1          Entgaser vor der Maischekolonne

1          Spritkühler und Vorlage für Feinsprit

1          Schlempe Pumpe

1          Rohspritpumpstation

1          Puffer-Tank für Roh Sprit

1          Satz Spritpumpen in Ex- Ausführung

1          Fuselölabscheider

Option: "Alpha Packet"

In Packet sind zusätzliche Reinigungskolonnen integriert, so das die Nachrüstung erlaubt der Qualität "Alpha" und "Alpha-Plus" zu erreichen.

1          Aufarbeitungs- Fusel- Kolonne aus Edelstahl

1          Methanol Kolonne aus Edelstahl

1          Pumpenstation und benötigte Zubehör für "Alpha Packet"

Option: "Steuerung Professionell"

Steuerung von wichtigen Funktionen erfolgt von der Leitwarte außerhalb der Ex- Zone durch Operator der Anlage.

1          Meß- und Regeltechnische Einrichtung in Ex- Ausführung

1          SPS SIEMENS S7, PC- Visualisierung (neueste Standard)

1          Ausrüstung Mess- und Regelgeräte, Ventile, Zubehör

1          PC - Anbindung wichtigen Funktionen der Komplette Produktionsanlage

Option: "Schlempe Reduktion"

Schlempe Wärmetauscher reduziert tägliche Schlempe- Menge um 12 m3 (ca. 10%). Diese Option entlastet Hydraulisch weitere Prozesse der Schlempe Verarbeitung, wie Separation oder Trocknung.

1                   Schlempe Wärmetauscher, vermindert Schlempe Menge auf ca. 10 bis 15 %

             Option: "Service Packet  DRA"

             1         Ersatzteile Packet für NEMO pumpen

             1         Ersatzteile Packet für Spritpumpen

             Option: "Iso-Packet"

                        Wärmeisolation Packet vermindert allgemeine Dampfverbrauch bei der Produktion

              1        Isolierung für Maische Tanks  Dampf- Einsparung

              1        Isolierung für Kolonnen- Material für Einbau vor Ort Dampf- Einsparung

             Option: "Pharmaalkohol"

             Dehydration von erzeugten Alkohol bis eine Konzentration von 99.98 Vol.% für medizinische

              Zwecke (Pharmaalkohol)

1                  Dehydration Membran Anlage entsprechender Leistung

6)      Dienstleistungen

1          Basic - Engineering; Projektierung der Anlage, auch für Einbau in Bestehende Gebäude

1          Dokumentation in Deutsch (ev. auch Zusatzsprache nach Bedarf)

1          Reise und Besichtigung des Objektes, Abklärung vor Ort, 3 Tage, 2 Personen

1          Reisetickets für 1 Person

0          Hotel, Transfer zum Objekt, Verpflegung zahlt Auftragsgeber

Produkt Qualität:

Werte

Lux

Alpha

Alpha Plus

Vol.-%

96,3

96,3

>96,3

Aldehyde [mg/IrA²]

2,0

2,0

1,0

Fuselöle [mg/IrA]

      1 – Propanol

      1 – Butanol

      Isobutanol

     Isoamylalkohol

5,0

5,0

5,0

Ester [mg/IrA]

5,0

10,0

5,0

Methanol [%]

0,02

0,003

0,002

Säuren [mg/IrA]

8,0

12,0

5,0

Permanganat Test

[min.,bei 20°C]

min.22

min.22

min.24

Unsere Anlage ist in der Lage Feinsprit nach der allerhöchsten Sprit-Qualitätsstufe ALPHA und einer

Alkoholvolumenkonzentration von 96,3 Vol.-% zu erreichen.

Zudem sind sehr niedrige Aldehyd- und Fuselwerte möglich.

Gerne überlassen wir ihnen Analysewerte einer laufenden und baugleichen Anlage.
